新型电器元件综合试验台择优

<揭阳>天正华意电气设备有限公司 新型电器元件综合试验台择优

揭阳高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。 辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。 6、双路试验接线图3 模拟断路器与保护测试仪 配合进行保护装置整组传动试验系统接线图 模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，另一路不接。 在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。

揭阳高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。

<揭阳>天正华意电气设备有限公司 新型电器元件综合试验台择优

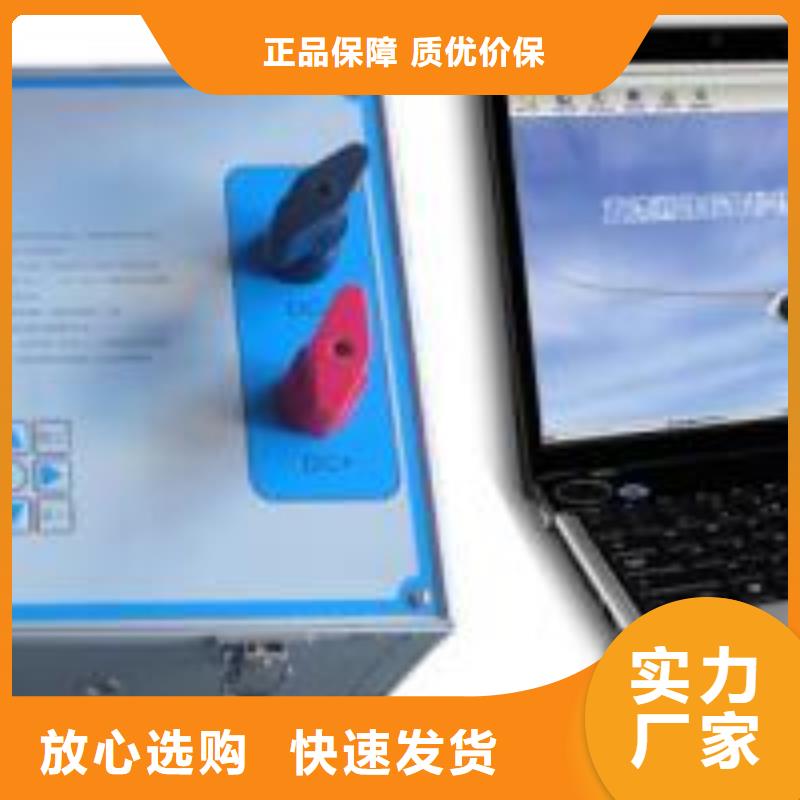

揭阳高低压开关柜通电试验台直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的可靠运行。TH-500 直流断路器安秒特性测试系统适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～150A直流熔断器的安秒特性测试。二、产品特点1.仪器既可以单独使用，也可以与PC机联机使用2.320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程3.采用电力电子控制技术产生大电流输出，输出电流响应速度快、精度高、连续可调4.多个高精度传感器自动切换电流量程和高性能14位AD采集芯片5.具有掉电存储功能，可以存200组试验数据6.自动保存设置数据，掉电后开机后显示上一次的设置数据7.任选安秒动作试验方式和通流不动作试验方式8.联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。

<揭阳>天正华意电气设备有限公司 新型电器元件综合试验台择优

揭阳高低压开关柜通电试验台读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

<揭阳>天正华意电气设备有限公司 新型电器元件综合试验台择优

揭阳高低压开关柜通电试验台TH-300 监控被测试装置流出的电流并显示达到标称设定值时所测得的 电流，来执行 RCD 跳闸电流校准。当达到跳闸电流电平时，分断器断开连接。 通常被测试装置跳闸电流以百分之几的步进值从标称跳闸电流的 10％递增到 150％。2.2 剩余不动作电流剩余不动作电流：在该电流或低于该电流时，RCD 在规定条件下不动作的 剩余电流值。2.3 分断时间分断时间：从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经 过的时间间隔。通过 TH-300 监控被测试装置流出的电流，并在电流达到跳闸电流时，启动 定时器依据达到设定的跳闸时间，断开分断开关的连接，来执行 RCD 跳闸时间 校准，同时显示测得的被测试装置跳闸电流。3 仪器特点》 可模拟漏电保护开关对不同电流和时间进行分断模拟；》 可任意设置 0-3000mA 剩余动作电流和剩余不动作电流；》 宽的分断时间设置范围 10ms～5000ms；》 大屏幕液晶菜单显示，操作简单、方便；》 校准时间短、工作效率高，比传统方式大大节省时间；》 适用范围广，能覆盖现有绝大部分漏电开关测试仪的校准需求。4 主要技术指标4.1 工作条件(1)供电电源：AC(220±10％)V，50Hz；(2)工作温度：20℃±5℃； (4)相对湿度：＜80％； (5)电源失真度：＜2％； (6)电源要接地良好。4.2 主要技术参数量程 漏电电流（AC） 弹跳时间校验范围 30mA 300mA 3000mA (10～5000)ms准确度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms显示 0.001mA 0.01mA 0.1mA 1ms设置细度 1mA 1mA 1mA 1ms4.2.1 漏电电流： (1)漏电电流范围： a.30mA 档：(0～30)mA；b.300mA 档：(30～300)mA；c.3000mA 档：(300～3000)mA； (2)允许误差：±（0.2％读数＋0.05％量程） 4.2.2 分断时间： (1)分断时间范围：(10～5000)ms； (2)允许误差：±0.1ms。5 接线及使用说明
